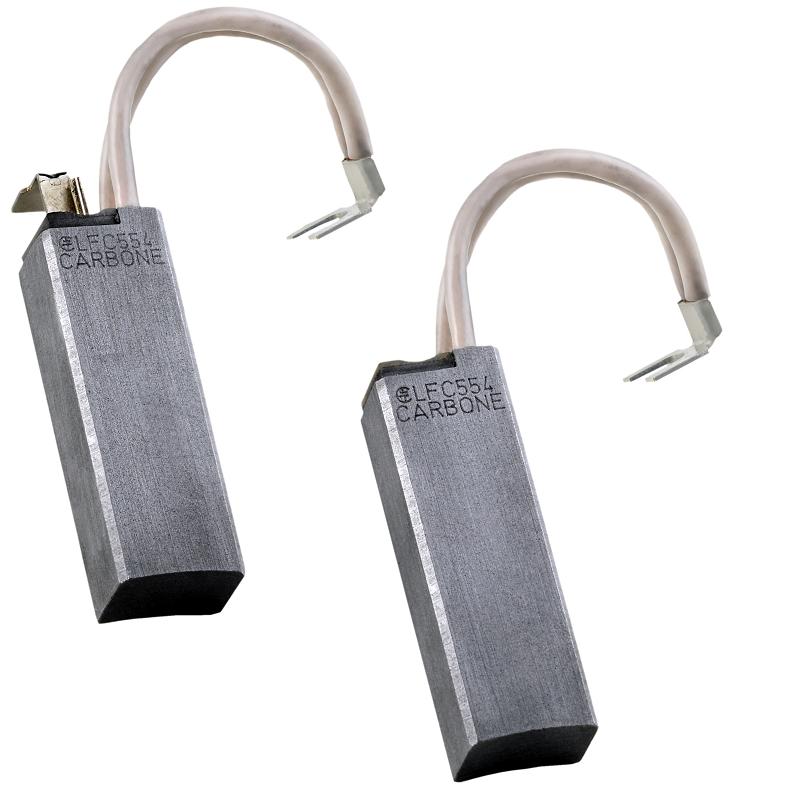

Установка электрощёток LFC554

Электрощёточный материал LFC554 имеет направленную структуру и поэтому при установке электрощёток из этого материала нужно соблюдать ориентацию по отношению к контактной поверхности. На рисунке 1 показано, как правильно должна располагаться электрощётка на контактном кольце. Обычно, для контактных колец действует правило - "t>a", т.е. это означает, что электрощётка в тангенциальном направлении должна иметь больший геометрический размер, чем в аксиальном. Это позволяет уменьшить влияние неровностей поверхности контактного кольца на электрощётку и, как следствие, снизить вибрацию, которая в достаточно большой мере влияет на износ электрощёток.     Таким образом, электрощётки из материала с размером t*a=20*32 это не тоже самое, что электрощётки t*a=32*20. Несоблюдение этого правила может проявляться в виде сколов на краях контактной поверхности электрощёток и способствовать повышенному износу.

Рисунок 1. Правильная ориентация электрощётки на контактном кольце (t>a)

Более подробная информация представлена в техническом документе AE1636

Указанная особенность материала LFC554 вводит дополнительные правила при проектировании электрощёток из этого материала. В частности, когда применяются заклёпки, а также применяется конструктив "разрезная щётка", то, в таких случаях, следует соблюдать правила, приведённые на рисунке 2. Несоблюдение этих правил может привести к механическим повреждения электрощёток вплоть до полного их разрушения.

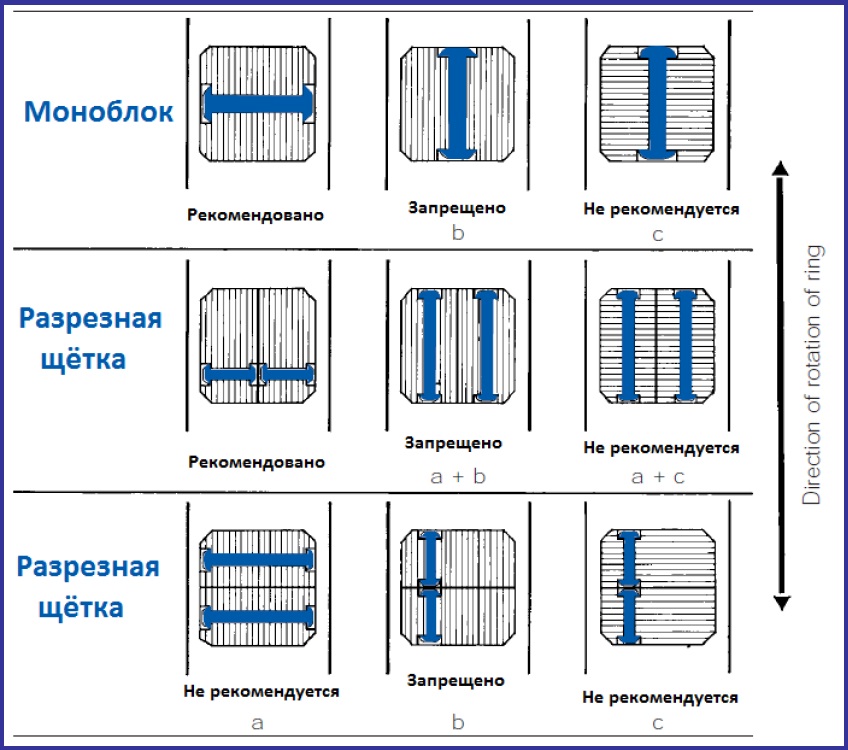

Рисунок 2. Рекомендации по конструктиву электрощёток LFC554 (a) - тонкая и длинная заклёпка (риск потери механической прочности) (b) - неправильная установка заклёпки по отношению к слоям материала (с) - неправильная ориентация слоёв материала по отношению к направлению вращения контактной поверхности

Более подробная информация представлена в техническом документе AE1610
