BB1769Rxx

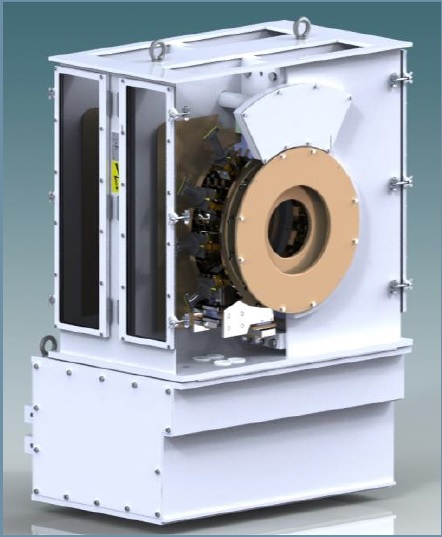

 Рис.1 Внешний вид ЩКА типа BB1769Rxx |
| Таблица 1. Технические характеристики BB1769Rxx. |
| # | Параметр | Ед.изм | Значение |
| 1 | Размер контактных колец | мм | 320 |
| 2 | Скорость вращения | об./мин. | 3000 |
| 3 | Ток ротора | Ампер | 2000 |
| 4 | Рабочее напряжение (номинальное) | Вольт | 300 |
| 5 | Тип вставного щёткодержателя | - | SV1330 (1) |
| 6 | Количество щёткодержателей на полюсе | шт. | 8 |
| 7 | Количество электрощёток в держателе | шт. | 3 |
| 7 | Количество электрощёток на полюсе | шт. | 24 |
| 8 | Размер электрощётки [t*a] (2,3) | мм. | 20*32 |
| 9 | Материал электрощётки | - | LFC554 |
| 10 | Плотность тока | Ампер/см² | 13,02 |
| 11 | Количество электрощёток заземления | шт. | 2 |
| 12 | Размер электрощётки заземления [t*a] | мм. | 40*20 |
| 13 | Материал электрощётки заземления (4) | - | LFC554/M9426 |
| 14 | Возможность установки воздушного фильтра | - | есть |
| 15 | Дополнительное уплотнение вала со стороны генератора | - | есть |
| 16 | Дополнительное уплотнение вала со стороны возбудителя | - | нет |
| 17 | Возможность подключение системы отсоса маслянных паров | - | нет |
| Примечания:
1) В ранних моделях BB1769Rxx применялись вставные ЩД типа SV1269; допускается применение SV1330 вместо SV1269 2) правило установки электрощёток можно посмотреть здесь 3) варианты электрощёток представлены в таблице 4) рекомендуем связаться со специалистами Mersen; |
ЩКА типа BB1769 имеет 9 вариантов комплектации, которые зависят от исполнения нижней части и установленного типа нагревателя. Каждый вариант отмечается номером версии, которая указывается после буквы R (рубрика). Таким образом, вариант исполнения 3 будет иметь название BB1769R03 и будет укомплектован высокой подставкой с прямым каналом сброса горячего воздуха и нагревателем, с рабочим напряжением ∼ 220В.
| Таблица 2. Варианты комплектации ЩКА типа BB1769Rxx. |
| Описание компонента |
Вариант комплектации | ||||||||
| R01 | R02 | R03 | R04 | R05 | R06 | R07 | R08 | R09 | |
| Подставка с прямым каналом сброса гор.воздуха(высокая) | - | - | + | + | - | - | - | - | - |
| Подставка со скошенным каналом сброса горячего воздуха (высокая) | - | + | - | - | + | + | + | - | - |
| Подставка с прямым каналом сброса гор.воздуха(низкая) | - | - | - | - | - | - | - | + | + |
| Нагреватель 220 Вольт | + | + | + | - | - | + | - | + | - |
| Нагреватель 36 Вольт | - | - | - | + | + | - | + | - | + |
*** Нагреватель в корпусе ЩКА используется для предотвращения образования конденсата (выпадения росы), когда генератор находится в выключенном состоянии.
